188bet体育app官网 Laser&PhotonicsReviews|杀青高效X射线与CBCT成像
自X射线被发现以来，X射线成像已成为医学会诊、工业检测等限制的中枢时候。能干体的光产额与空间分辨率是决定X射线探伤与成像时候性能猛烈的中枢想象。铅基钙钛矿材料因其辐射光谱与经受光谱重复，导致严重的自吸见效应。该效应不仅在垂直方朝上缩小光输出，还在水平日朝上激勉光子扩散，镌汰了铅基材料的光产额与空间分辨率，甚而图像迷糊。同期铅的毒性与环境褂讪性差等，制约了其在锥形束臆想机断层扫描（Cone Beam Computed Tomography，CBCT）等高端场景中的愚弄。
频年来，无铅双钙钛矿材料因其结构褂讪性高、毒性低、光谱可调性强而备受存眷。但其本征发光效力极低，戒指了本色愚弄。本接头通过水热法合成在Cs₂NaInCl₆中掺杂Tb³⁺，将发光机制由自陷激子辐射滚动为Tb³⁺的4f-4f特征辐射，杀青了264 nm的超大经受-辐射位移，从根柢上摒除了自吸见效应。该材料的光致发光量子产率晋升至78.05%，相对光产额达33，559 photons/MeV，空间分辨率高达20 lp·mm⁻¹，检测限低至51.55 nGyₐᵢᵣ·s⁻¹，并展现出优异的辐照与热褂讪性。接头团队进一步考证了该能干体在高分辨率X射线成像及锥形束CT（CBCT）中的本色愚弄，成功重构出牙齿蛀牙和工业组件的三维结构。
该效果发表在 Laser Photonics Reviews ，题为 Self‐Absorption‐Free Double Perovskite Scintillators for Synergistic Enhancement of Light Output and Spatial Resolution for X‐Ray and CBCT Imaging 。本责任的完成单元为武汉理工大学、浙江大学。武汉理工大学 原晔 、 李未 为论文第一作家，通信作家为武汉理工大学 原晔 、浙江大学 冉鹏 、浙江大学 杨旸 。
小百科：什么是“自吸见效应”？
自吸见效应是指能干体材料辐射的可见光被自己再行经受的气候。在传统铅基钙钛矿中，AG真人国际中国官网首页下载如CsPbBr₃，其辐射光谱与经受光谱高度重复，导致发出的光子在材料里面被反复经受和再辐射。这不仅镌汰了光产额，还导致光子在横向扩散，形成图像迷糊、空间分辨率下落。自吸见效应是戒指高分辨率X射线成像发展的关节瓶颈之一。
一、材料想象与发光机制调控
本接头采取Cs₂NaInCl₆双钙钛矿为基质，接受水热法合成一系列不同Tb³⁺掺杂浓度的单晶（x = 0， 0.25， 0.5， 0.75， 1），Tb³⁺成功取代In³⁺位置，并引起晶格均匀膨大，188bet体育app中国官网且RL光谱如下图所示。

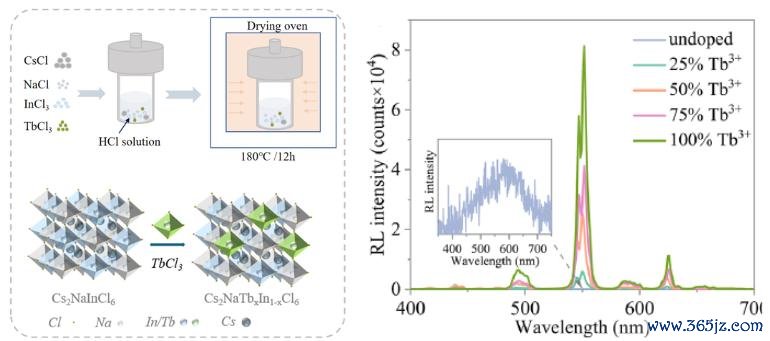

图1：Cs₂NaTbCl₆能干体的晶体结构、RL光谱
Z6尊龙凯时中国官方网站二、自吸见效应的摒除与光产额晋升
如图2所示，在Tb³⁺掺杂后，材料的辐射机制由自陷激子（~580 nm）滚动为Tb³⁺的4f-4f跃迁，Cs₂NaTbCl₆的经受峰（~287 nm）与辐射峰（~551 nm）之间存在264 nm的纷乱位移，意味着材料对自己辐射光十足透明，从根柢上摒除了自经受。PLQY从不及1%晋升至78.05%，相对光产额达33，559 photons/MeV，优于商用LuAG:Ce。此外，检测限低至51.55 nGyₐᵢᵣ·s⁻¹，比未掺杂样品镌汰约三个数目级。

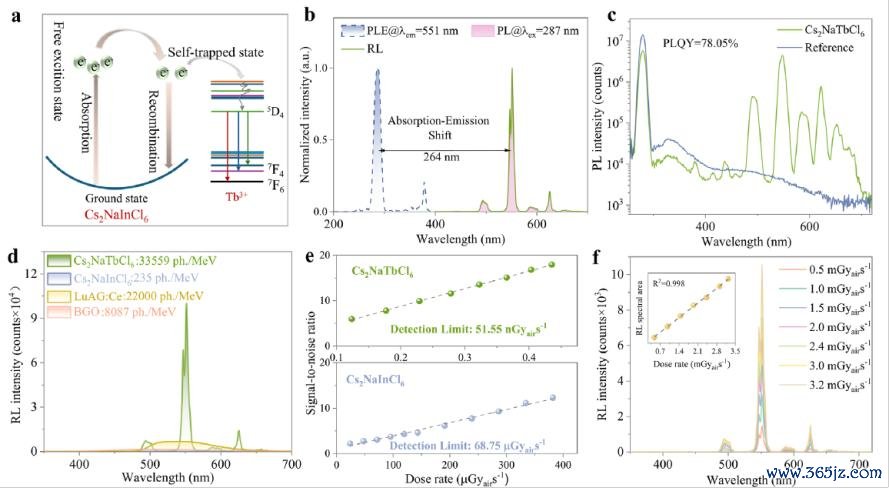

图2：Cs₂NaTbCl₆的发光机制、自经受摒除、光产额及检测限
三、冲破厚度-分辨率衡量
在传统CsPbBr₃中，光产额在127 μm处达到峰值后飞速下落，而Cs₂NaTbCl₆在635 μm内仍执续飞腾。Cs₂NaTbCl₆在20 lp·mm⁻¹下仍能了了分辨线对，而CsPbBr₃在10 lp·mm⁻¹处已无法分辨。MTF弧线表示，在0.2 MTF下，Cs₂NaTbCl₆的分辨率为20 lp·mm⁻¹，而CsPbBr₃仅为8 lp·mm⁻¹。此外，在金属饰品、电路芯片等样品的高分辨率X射线图像中，300目铜网（孔径50 μm）的丝线了了可辨。

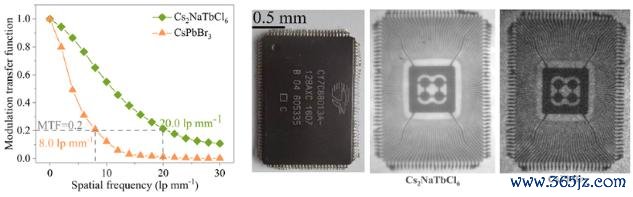

图3：Cs₂NaTbCl₆与CsPbBr₃的分辨率对比
四、X射线与CBCT成像考证
接头团队进一步将Cs₂NaTbCl₆愚弄于本色成像。在CBCT成像中，成功重构出牙齿蛀牙的三维结构，并可了了判断蛀牙是否侵及牙髓腔。同期，工业组件（搅动磁子+金属螺钉）的多材料结构也被精准重建，显流露优异的材料分别才调。

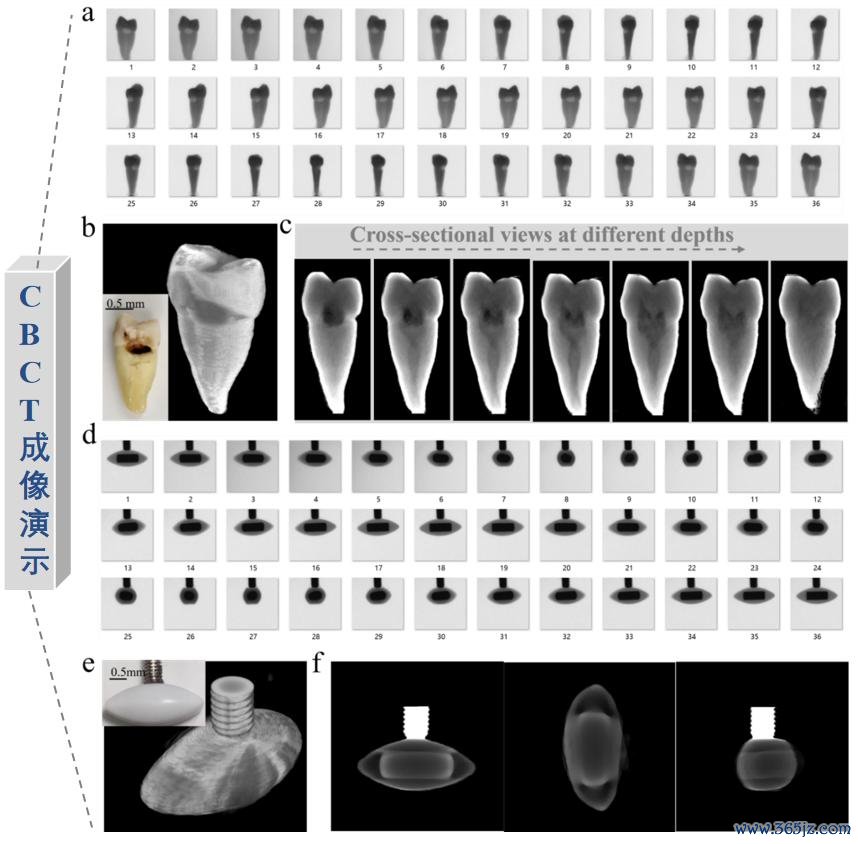

图4：Cs₂NaTbCl₆的高分辨率X射线及CBCT成像收尾
五、预测
本接头通过光谱去耦计谋，成功摒除了自经受在垂直与水平日朝上的双重担面影响，冲破了传统能干体光产额与分辨率之间的衡量计划。改日可进一步拓展该计谋至其他稀土离子掺杂体系，杀青多光谱发光调控188bet体育app官网，并探索在柔性、大面积、快速成像等场景中的愚弄。此外，若何进一步拓宽零自经受带宽、提高反应速率，也将是鼓励该材料走向本色愚弄的关节成见。
